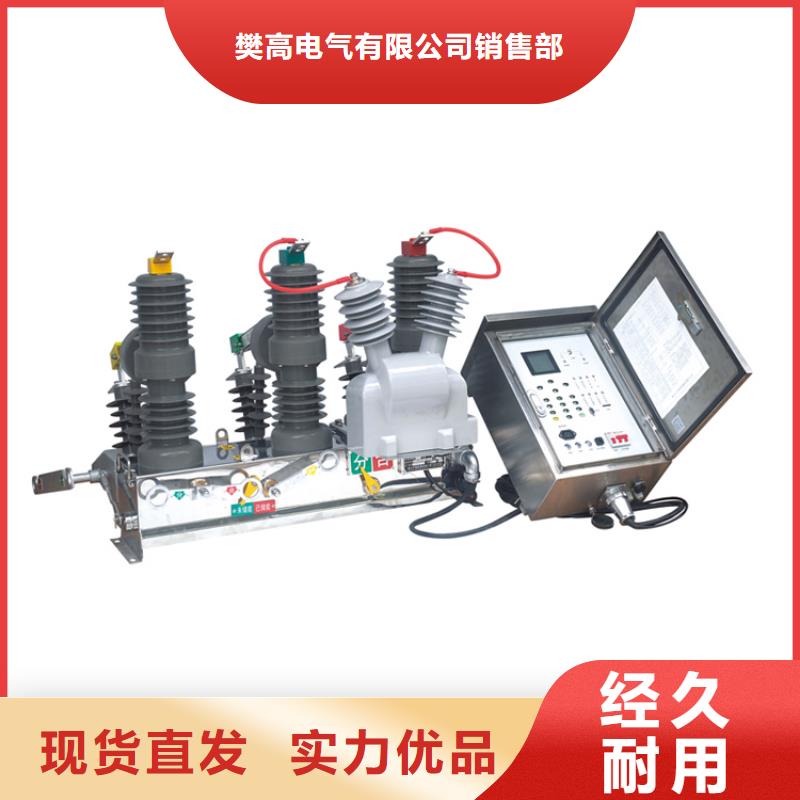

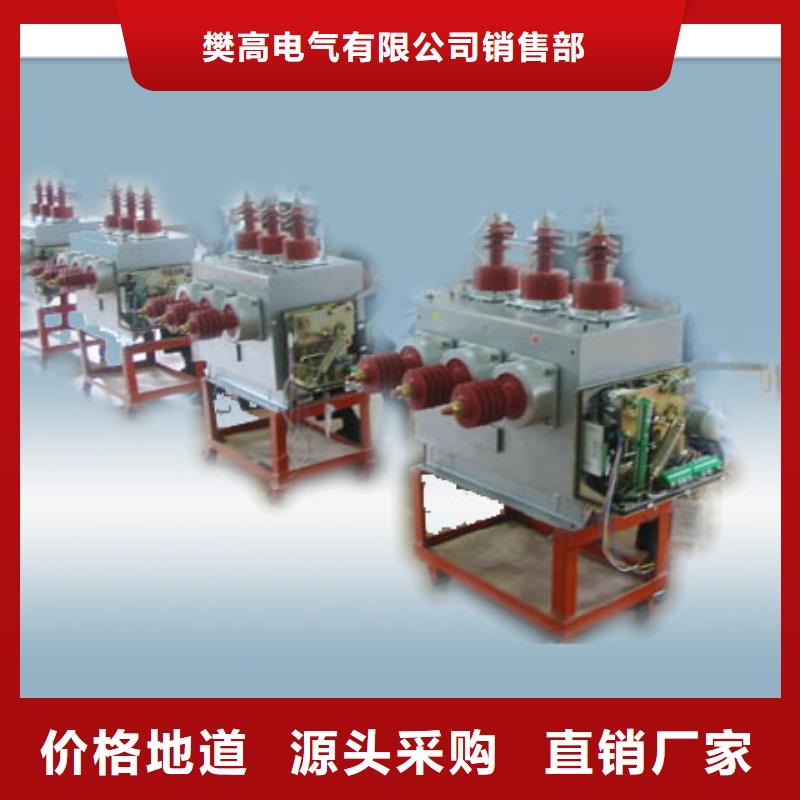

真空断路器【【固定金具】厂家】适用场景

混合型直流真空断路器工作原理混合型直流真空断路器典型结构见图1，它由斥力真空触头机构(VI)、换流电路(C-F-L-D)和避雷器(MOA)并联组成。混合型中压直流真空断路器的研究图1HDCVB结构示意图正常情况下，斥力真空触头机构处于合闸状态，换流晶闸管组件处于关断状态，换流电容预充电。当传感器检测到故障电流或控制器接到分闸指令后，立即触发斥力机构驱动触头分离(t1)，真空灭弧室触头分离形成真空电弧，触头间产生弧压。当触头间隙形成足够的开距或延迟一定的时间后(t2)，控制器向晶闸管组件F发出导通号，主回路电流i开始向换流支路转移，换流电容C的放电电流iC一部分可能会从二极管D上流过，VI支路电流iVI将逐渐减小直至过零熄弧(t3)。换流电流大于主回路电流部分将流过二极管支路(t3~t4)。当iD过零D截止后，主回路电流全部转移到C-F-L支路上(t4)，一体的规模型企业，公司技术力量雄厚，设备配套完善，产品型号多样，随着公司的不断发展，产品设计科学、制作精良、造型美观，是现代电网建设的理想的配套产品，其中户内（外）真空断路器，隔离开关，负荷开关，氧化锌避雷器，熔断器，穿墙套管，绝缘子，电流互感器，高压电力计量箱等一系列高低压电气产品畅销全国各地我们以“科技兴业，质量创牌，诚经营，优良服务”的企业宗旨；一直致力于追求卓越的民族电气工业，为广大新老用户提供优质的产品和良好的服务而不懈努力，您的满意始终是我们追求的目标，真诚欢迎新老朋友惠顾，共创美好未来。同时，断路器两端出现正向过电压。当换流电容反充电压大于MOA动作电压后(t5)，电流向MOA支路转移，MOA开始限压吸能。随着F电流减小到零后截止关断，短路电流全部转移到MOA上(t6)，系统感抗中存储的能量被MOA吸收耗散(t6~t7)，终电流减小到零被切断，分断过程结束(t7)，见图2。混合型中压直流真空断路器的研究图2HDCVB分断过程示意图斥力真空触头机构VI上并联二极管组件D使分断过程中恢复过电压出现的时刻后移，为触头电流过零后动静触头间介质恢复创造了近似零电压的恢复过程，增强了触头间隙后续承受恢复电压的能力，提高了分断可靠性。在电感L两端并联续流二极管的目的是为了减小晶闸管组件通过浪涌电流后截止时的du/dt和降低电容反充电压幅值。基于强迫换流原理的HDCVB通流能力强，分断电流高，且分断时间短，限流效果和工程适用性好。5、结语混合型中压直流真空断路器方案，原理简单、分断速度快、可靠性高，可以实现大容量中压直流分断，基于斥力原理的真空触头机构可以实现额定电流通流和快速动作的功能;中压脉冲功率组件均压措施改善了串联应用的分压特性，采用扩大门极和强触发可有效提高浪涌通流能力，光控触发的方案实现了电气隔离，节约了触发电源;避雷器的能量等效性原则和参数设计方法等为中压直流短路器的研制打下了坚实的基础。
